万用表的使用方法

万用表的外形及基本组成

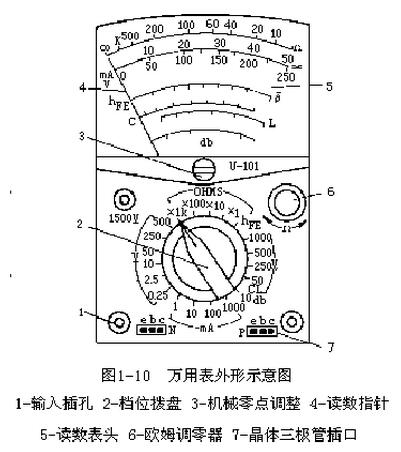

如下图所示，是机械指针式万用表的外形。

操作万用表的主要部分有三个：挡位拨盘、表笔、读数表头。万用表除了这几部分外，最主要的是表内电路和表头机电基本体模块部分。万用表的表壳部分承担着各部分的保护与承载的责任。由于万用表是一种移动测量仪表，容易受到磕碰摔砸的损害，所以应注意防护：

1. 挡位拨盘

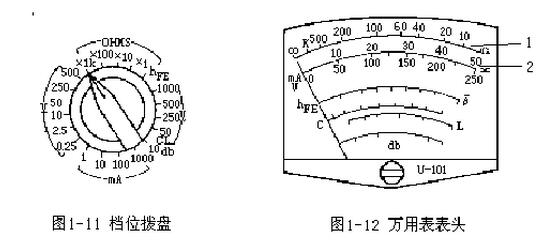

如图1—11所示，用于选择测量哪种物理量，一般万用表都至少设有如下四个挡位，每个挡位又分为几个不同量限或不同倍率的挡位：

交流电压挡：测量交流电压，如图1—11所示，又分为10 V，50 V，250 V，500 V，1 000 V五个子挡位。

直流电压挡：测量直流电压，如图1—11所示，又分为0.25 V，2.5 V，10 V，50 V，250 V，500 V六个子挡位。

直流电流挡：用于测量直流电流值，如图1—11所示，又分为1 mA，10 mA，100 mA，1 000 mA四个子挡位。

电阻挡：用于测量电器阻值，如图1—11所示，又分为×1，×10，×l00，×1 k四个子挡位。

电压、电流的每个挡位的数值表示的是量限(或量程)，待测的物理量值应小于该值。在选择挡位时，要选择一个挡位量限大于被测量值，并且与被测量值最接近的一个量限的挡位。比如，要测一个直流电压，估计其值约为190 V，则应选择直流250 V挡位。此时挡位值250 V大于被测量190 V，且250 V挡位比500 V，1 000 V两个挡位更接近被测量值。这样选择既能保证万用表的安全，又能保证测量精度。

机械表电阻挡的几个挡位表示几个不同的倍率。由于机械表的表头指针在整个刻度的20％～80％之间，读数比较准确，尤其是电阻挡位对应的表头刻度的非均匀性，在这个范围内更利于读取数值，所以，利用电阻挡的倍率选择，可以使表头指针落在该范围内。电子表电阻挡位的标示数值与电流、电压的数值一样，表示量限，不是倍率。电子表的挡位选择方法与电流、电压挡位一样。

2．表头

如图1—12所示为万用表表头。

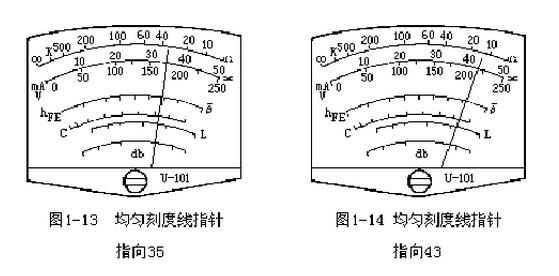

机械表头有若干条刻度线：刻度线1是电阻值读取线，指针指向最右端，指示值为0；指针指向最左端，指示值为。注意被测电阻的实际阻值是指示值与所选挡位的倍率的乘积。比如，在R×1 k挡，当从刻度线上读取35时，如图1—13所示，电阻的测量阻值为35×1 k=35 k；刻度线2是均匀刻度线，用于

读取电压、电流的指示值。被测对象的测量值也经常需要从读取值换算而得到。比如使用直流电压500 V挡，按50刻度线读数，如果读取值为43，如图1一14所示，则被测电压的测量值为43×(500+50)=430 V；如果按250刻度线读数，见刻度线，读数应为215，则被测电压的测量值为215×(500÷250)=430 V，即从同二类的刻度线读数，经过换算，得到的测量值是一样的。机械表头经常还有其他一些刻度线，请参照有关书籍。

 电子表头的读数比较简单，可直接读数，然后冠以所选挡位的单位，即是被测对象的测量值。比如使用电流20 mA挡，读数值为15.5，则测量值为l5.5 mA。

3．表笔

万用表的两表笔一般使用红黑两种颜色，红表笔一般插在标有“十”的插孔内，黑表笔一般插在标有“一”的插孔内。测量电压时，红、黑表笔分别接在高、低电位端；测量电流时，红、黑表笔分别接在电流的流入端和流出端。否则表针会反向打针，对万用表不利。

二、万用表的使用步骤

1．确认万用表的状态，保证各部分的功能正常可靠。

2. 明确要测量的物理量。一般包括交流电压、直流电压、直流电流和电阻器阻傅。  3．选择合适的挡位，如前所述。

4．适当接人被测对象。测量电压时，直接将红、黑表笔并接在被测元件的高、低电位两端或电路中的高、低电位点上。测量电流时，须断开被测电路，将红、黑表笔接八电路的电流流出、流入端，使电流经红表笔流入表内，从黑表笔流出时测量电阻器阻值时，电阻器须脱离电路，然后将表笔两端接在电阻器两端测量即可。

5．获取测量值。读取刻度值，并进行必要的换算及冠以单位，如前所述。     6．测量值的分析。对测得值要进行确认，是否合理，是否具备科学性。

三、万用表的使用注意事项

1．万用表是便携式仪表，本身精度不高，可能有5％以内的误差。

2．测量电阻时，首先要进行电阻值调零，方法是将表笔短接，使用万用表面板上的调零钮进行调整。

3．注意检查万用表内的电池，当电量不足时，会影响电阻的测量。

4．万用表最容易发生的损坏是，当万用表处在电流挡时，测量电压，此时极易永久性损坏内部电路及表头。避免的办法是，每次用完万用表，都将挡位置于交流电压最高挡(一般为1 000 V)。
